コンクリート構造物補修の化学療法による定量システム
施工事例
屋島大橋橋梁修繕
| 事業区分 | 橋梁下部工 | 劣化機構 | ASR |
|---|---|---|---|
| 適用工法 | ASRリチウム工法 リハビリシリンダー工法 リハビリ断面修復工法 | 発注者 | 高松市都市整備局 |
| 工事場所 | 香川県高松市屋島西町外1町地内 | 工事時期 | 2019年08月〜2020年01月 |
| 主な使用材料 | プロコン40 プロコンガードプライマー RVパウダーＮ薄塗用 アーマ600 プロコン混和剤 プロコンガードHP | ||
| 他 使用材料 | CBRインジェクター（ひび割れ注入器）、アロンカチオクリートベース/F-1（表面シール材）、リフレモルセットSP（断面修復材）、プレユーロックスFS（圧入孔充填材）、ボンドトップE2370M（落橋防止装置シール） | ||
| 施工数量 | 【内部圧入工】 施工面積：P1橋脚 124m2 圧入孔数：P1橋脚 77孔 亜硝酸リチウム40%水溶液（プロコン40）使用量：20kg/缶×59缶＝1180kg 【断面修復工】 【ひび割れ注入工】 施工数量：P1橋脚 0.009m3 施工数量：P1橋脚 234.95m A2橋台 28.20m |
||
| 工事概要 | |||
| 施工者 | |||
参考写真

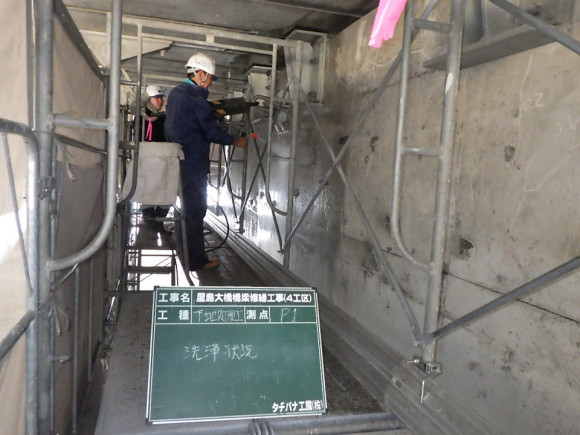

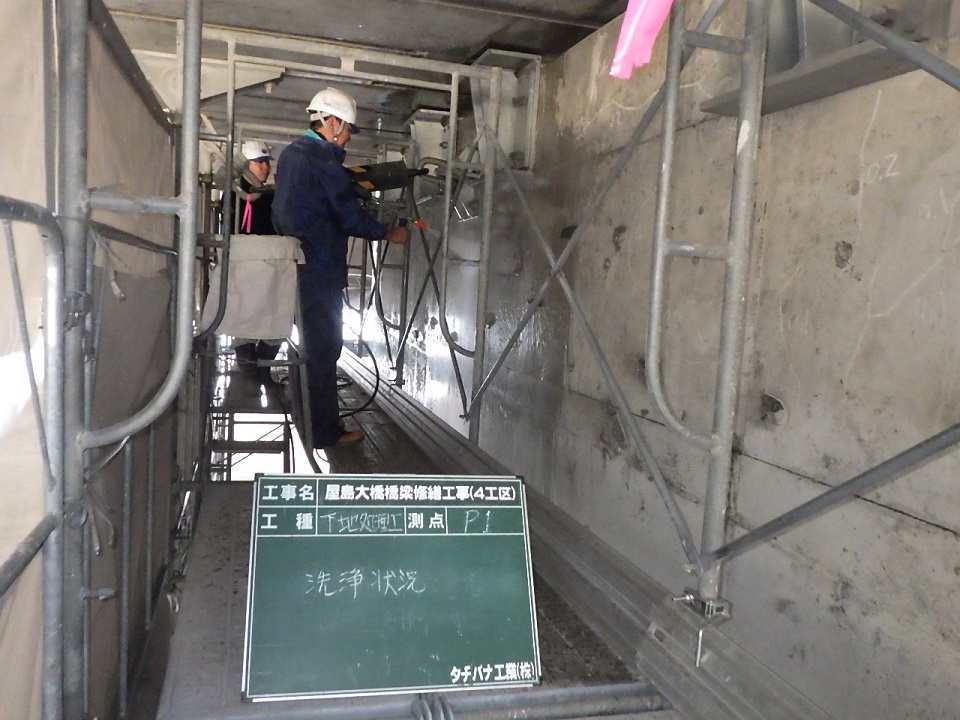

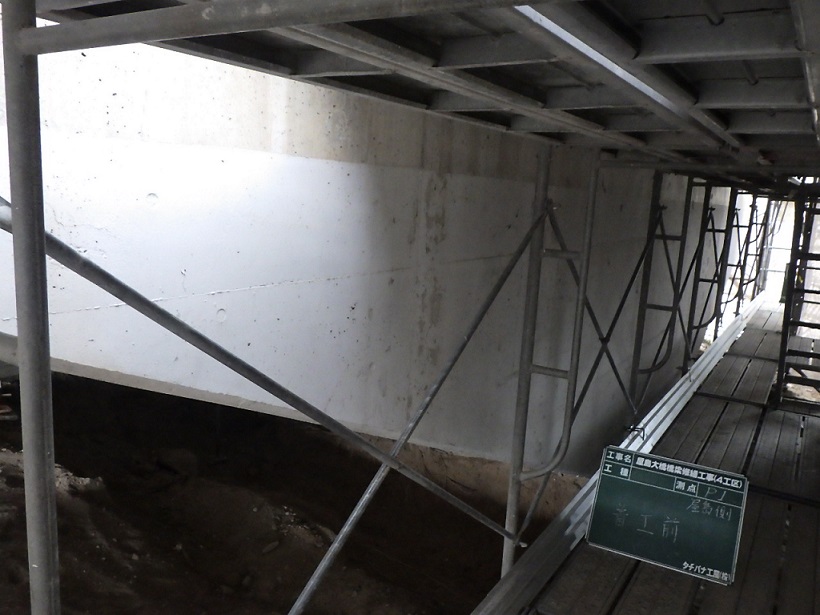

 着手前 |  下地処理工 |

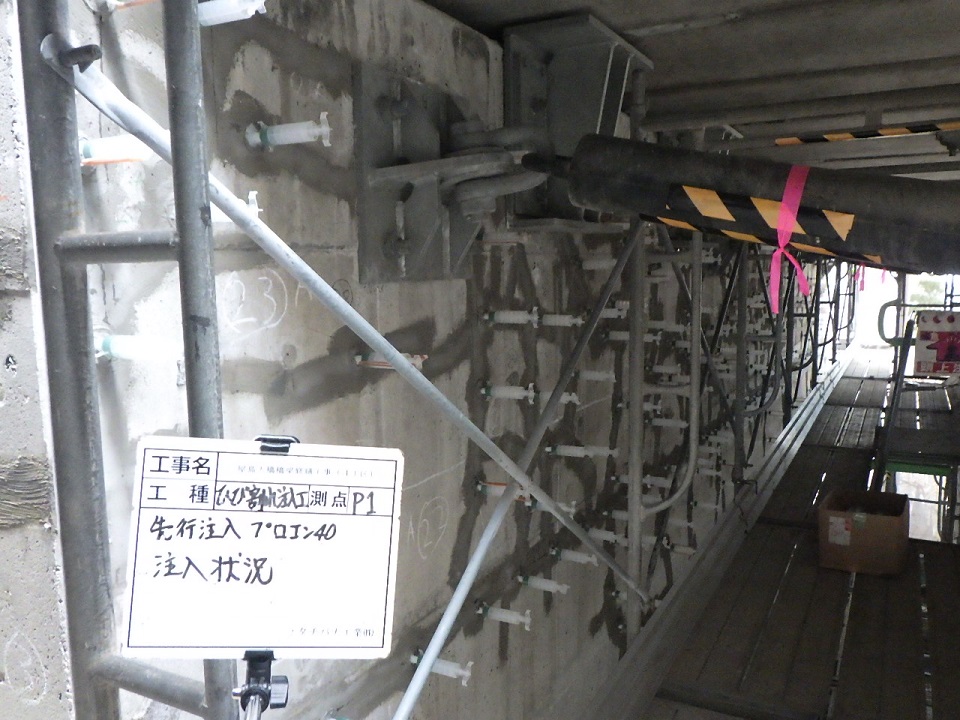

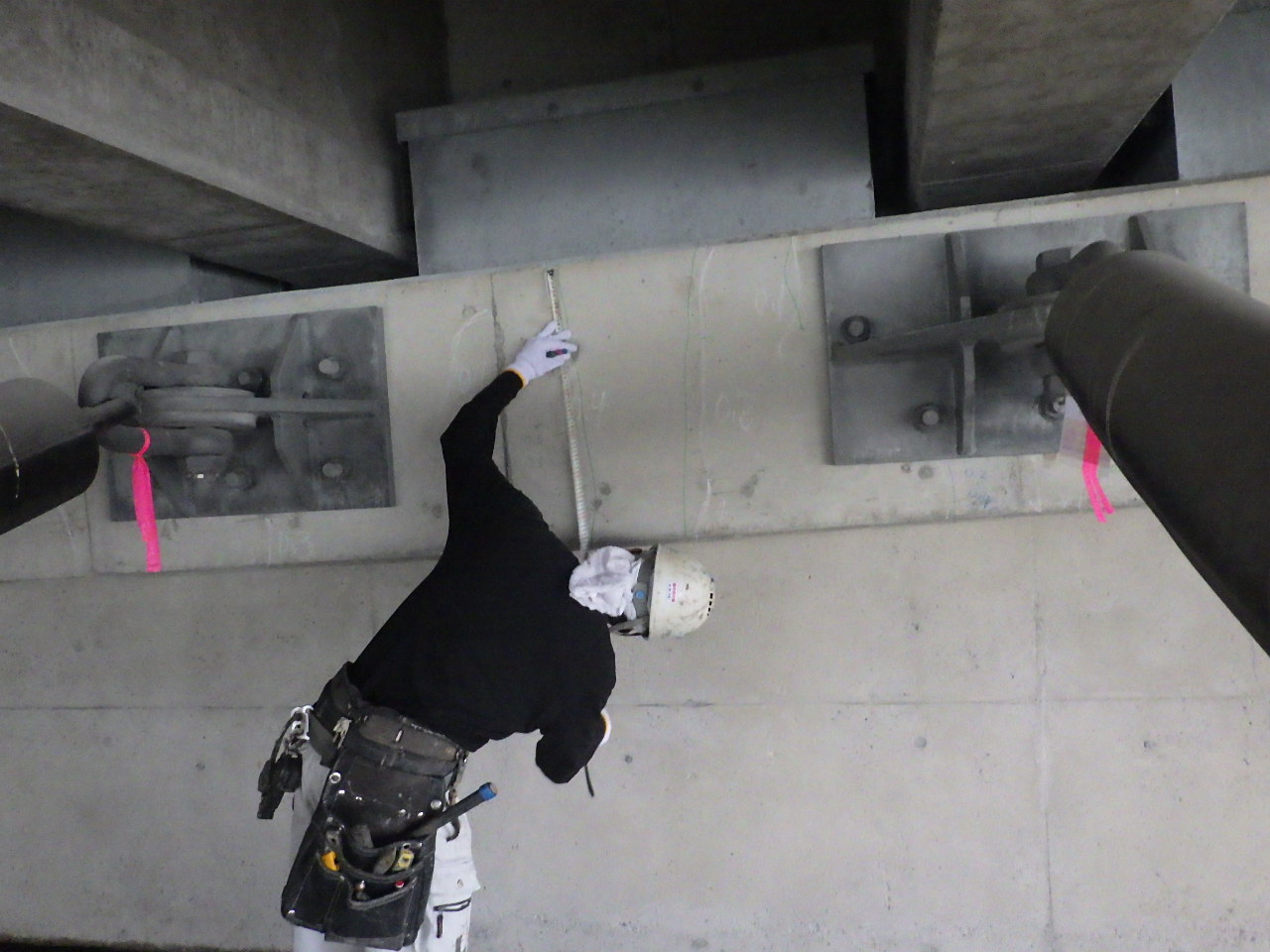

 事前調査工 |  ひび割れ注入工 |

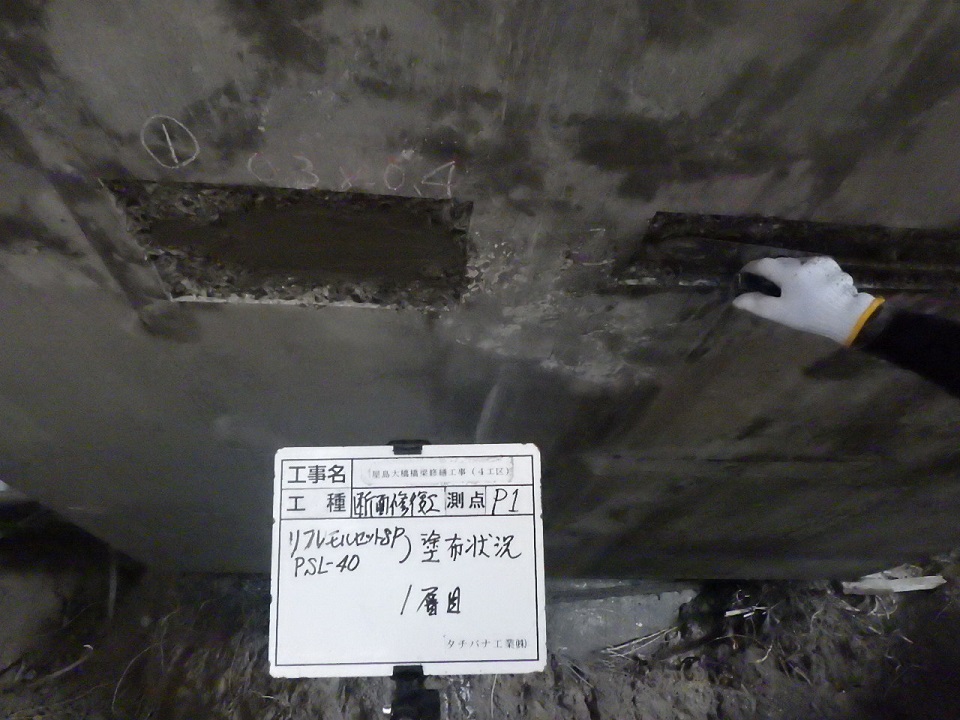

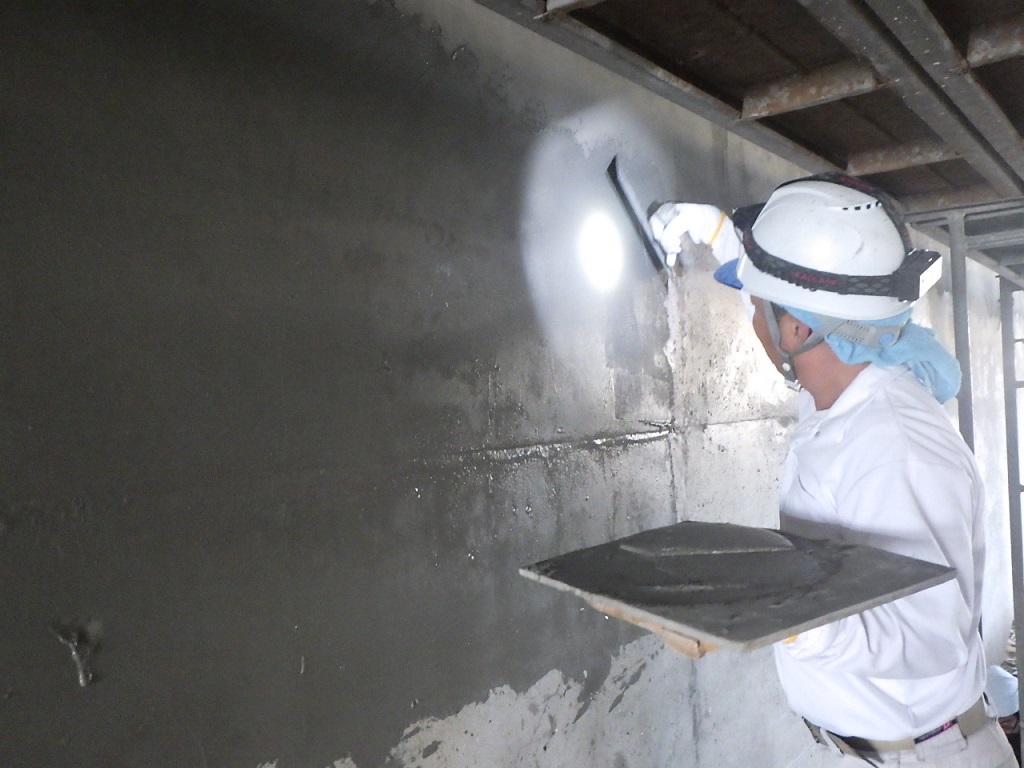

 断面修復工 |  表面シール工 |

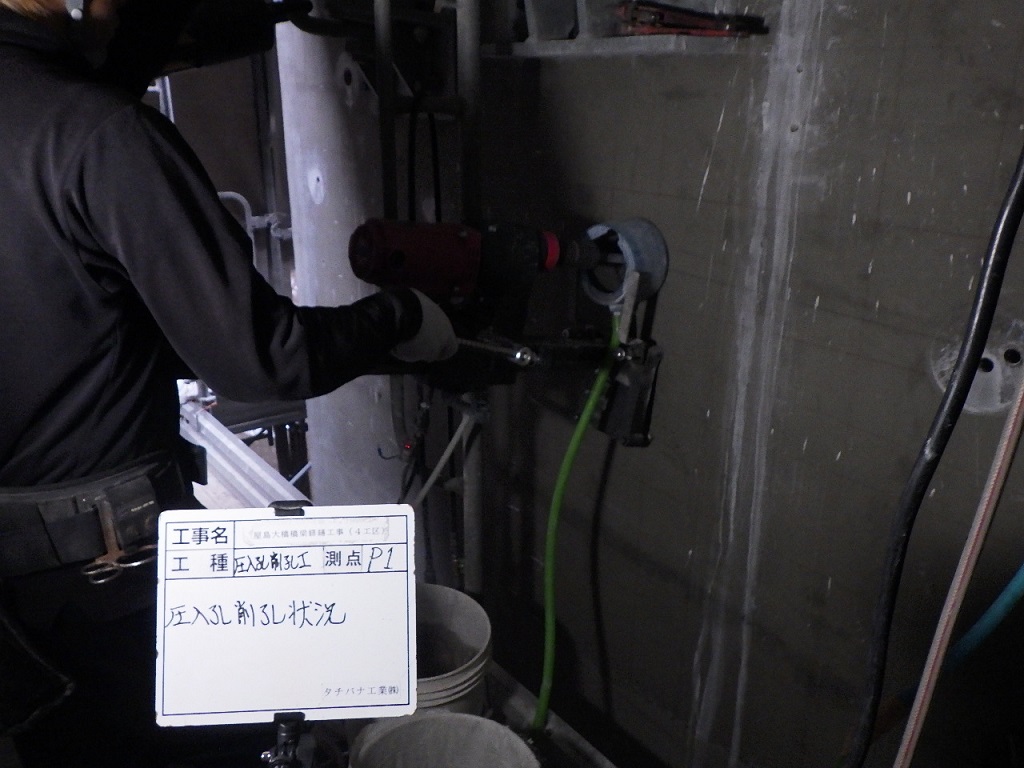

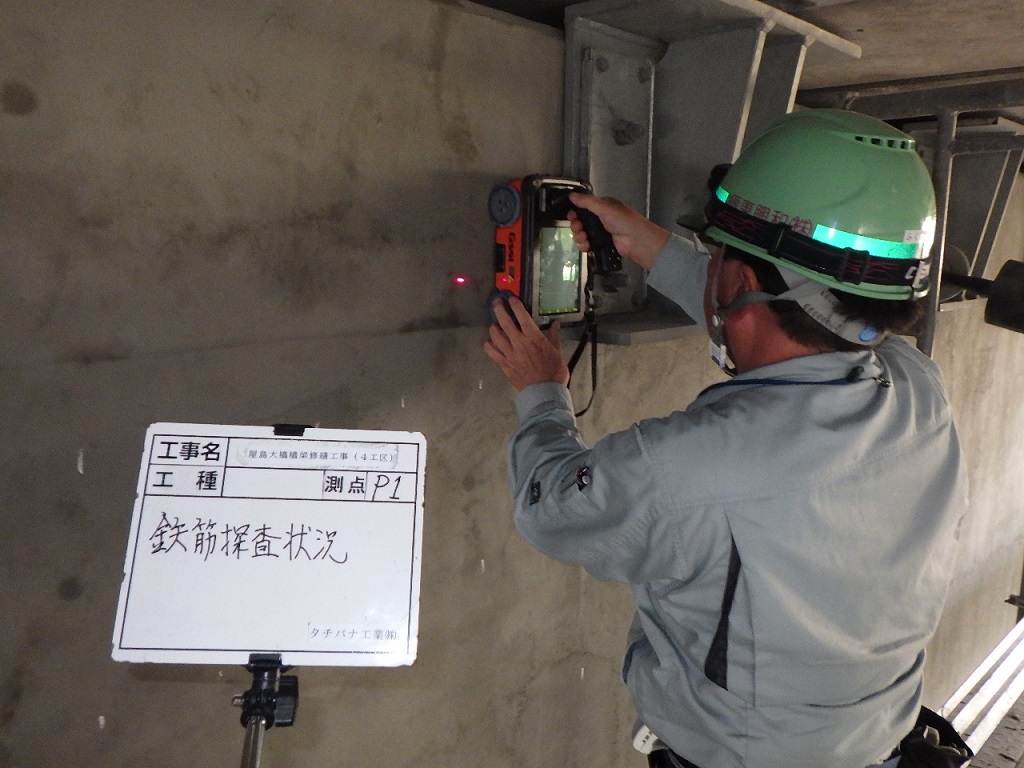

 鉄筋探査工・圧入孔位置出し工 |  圧入孔削孔状況 |

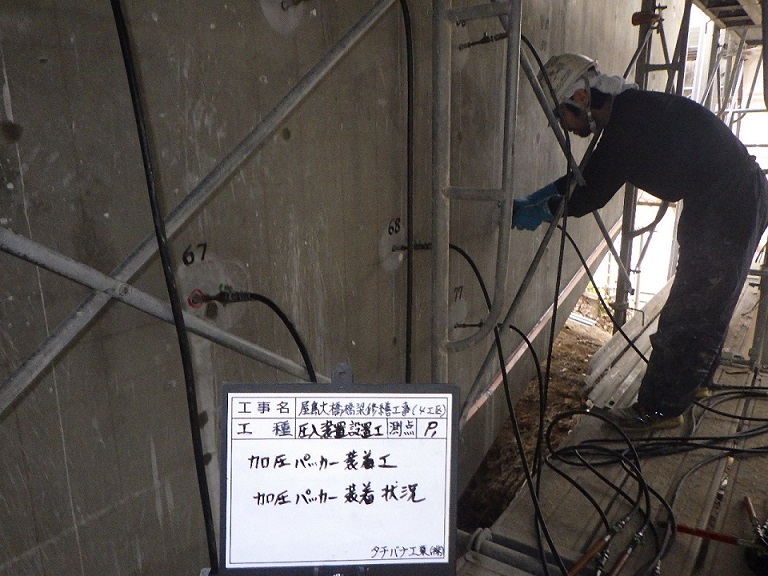

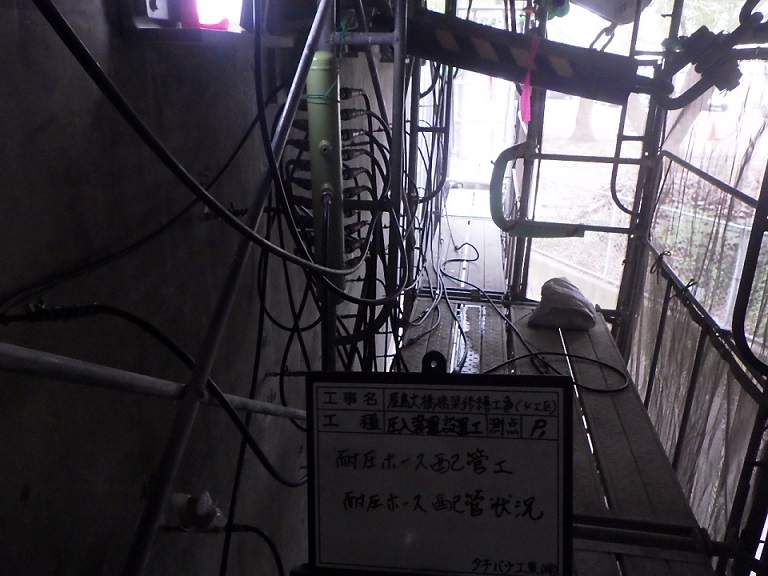

 加圧パッカー装着工 |  耐圧ホース配管工 |
